Xi lanh tháp ben vs xi lanh đơn – Ưu nhược điểm và ứng dụng thực tế

Trong thế giới cơ khí và vận tải, đặc biệt là với các loại xe ben, xe tải tự đổ, hệ thống thủy lực đóng vai trò xương sống, quyết định khả năng làm việc và hiệu suất của phương tiện. Trái tim của hệ thống này chính là các loại xi lanh thủy lực. Hai loại xi lanh phổ biến nhất mà chúng ta thường gặp là xi lanh tháp ben và xi lanh đơn. Vậy, giữa chúng có gì khác biệt? Ưu nhược điểm của từng loại ra sao và ứng dụng thực tế của chúng trong các hệ thống xe ben là gì?

Bài viết này sẽ đi sâu vào so sánh xi lanh tháp ben và xi lanh đơn, từ cấu tạo, nguyên lý hoạt động đến những ưu, nhược điểm và các yếu tố cần cân nhắc khi chọn xi lanh ben phù hợp. Mục tiêu là giúp bạn có cái nhìn toàn diện nhất để đưa ra quyết định tối ưu cho nhu cầu công việc của mình.

1. Giới thiệu về hệ thống nâng hạ thủy lực trong xe ben

Hệ thống nâng hạ thủy lực là một phần không thể thiếu trên các loại xe ben, xe tải tự đổ, giúp nâng thùng xe để đổ vật liệu như cát, đá, sỏi, than... một cách nhanh chóng và hiệu quả. Trái tim của hệ thống này là bơm thủy lực và đặc biệt là xi lanh thủy lực. Nhiệm vụ của xi lanh là chuyển đổi năng lượng từ áp suất dầu thành lực cơ học để đẩy hoặc kéo, thực hiện thao tác nâng hạ thùng xe.

Việc lựa chọn loại xi lanh phù hợp không chỉ ảnh hưởng đến khả năng tải trọng, tốc độ làm việc mà còn tác động trực tiếp đến độ bền và an toàn của xe. Trong phần tiếp theo, chúng ta sẽ tìm hiểu chi tiết về hai loại xi lanh phổ biến nhất.

2. Xi lanh đơn: Cấu tạo, nguyên lý hoạt động và đặc điểm

Xi lanh đơn, hay còn gọi là xi lanh tác động đơn, là loại xi lanh thủy lực có cấu tạo và nguyên lý hoạt động tương đối đơn giản. Chúng thường được sử dụng trong các ứng dụng cần lực đẩy mạnh theo một hướng và trọng lực hoặc một lực bên ngoài sẽ giúp xi lanh trở về vị trí ban đầu.

2.1. Cấu tạo chi tiết xi lanh đơn

Cấu tạo xi lanh ben loại đơn gồm các thành phần cơ bản sau:

• Ống xi lanh (Barrel): Là phần vỏ ngoài, thường làm từ thép chất lượng cao, chịu áp lực.
• Piston: Nằm bên trong ống xi lanh, chịu tác động trực tiếp của dầu thủy lực.
• Cần piston (Rod): Nối liền với piston và kéo dài ra ngoài xi lanh, truyền lực tới vật thể cần nâng.
• Phớt làm kín (Seals): Đảm bảo dầu không bị rò rỉ và giữ áp suất bên trong xi lanh.
• Đầu xi lanh (End caps): Giữ cố định ống xi lanh và các bộ phận khác.
• Cổng cấp dầu: Chỉ có một cổng để đưa dầu vào xi lanh, tạo lực đẩy.

Nguyên lý hoạt động của xi lanh đơn: Khi dầu thủy lực có áp suất cao được bơm vào cổng cấp dầu, nó đẩy piston và cần piston dịch chuyển ra ngoài, tạo ra lực nâng. Khi cần hạ xuống, van xả sẽ mở, dầu thoát ra và trọng lượng của thùng xe hoặc một cơ cấu lò xo sẽ đẩy cần piston trở lại vị trí ban đầu.

2.2. Ưu nhược điểm của xi lanh đơn

Giống như mọi thành phần cơ khí, xi lanh đơn có những ưu và nhược điểm riêng:

Ưu điểm của xi lanh đơn:

• Cấu tạo đơn giản: Dễ dàng sản xuất, lắp đặt và bảo trì.
• Giá thành thấp: Thường rẻ hơn so với các loại xi lanh phức tạp hơn.
• Độ tin cậy cao: Ít bộ phận chuyển động, giảm thiểu rủi ro hỏng hóc.
• Tiết kiệm không gian: Có thể được thiết kế nhỏ gọn cho một số ứng dụng.

Nhược điểm của xi lanh đơn:

• Chỉ tác động một chiều: Chỉ có thể tạo lực theo một hướng, chiều về phụ thuộc vào trọng lực hoặc lực khác.
• Giới hạn về lực nâng: Thường phù hợp với tải trọng vừa và nhỏ.
• Độ ổn định thấp hơn: Khi nâng tải nặng, có thể không ổn định bằng các loại xi lanh khác.
• Tốc độ hồi về chậm: Phụ thuộc vào trọng lượng tải hoặc lực đẩy từ bên ngoài.

2.3. Ứng dụng thực tế của xi lanh đơn

Với các đặc điểm trên, xi lanh đơn thường được ứng dụng trong:

• Xe tải nhỏ, xe ben mini: Dùng để nâng thùng xe chở vật liệu nhẹ.
• Nền tảng nâng hạ đơn giản: Các thiết bị nâng hàng trong nhà xưởng, bàn nâng.
• Thiết bị nông nghiệp: Máy kéo, máy gặt đập liên hợp với các cơ cấu nâng hạ không quá phức tạp.
• Cửa cổng tự động: Nơi cần lực đẩy để mở và trọng lực để đóng.

Xi lanh đơn dùng cho xe tải nhỏ có hiệu quả không? Câu trả lời là có, nếu tải trọng phù hợp. Đối với xe tải nhỏ và khối lượng hàng hóa không quá lớn, xi lanh đơn là một lựa chọn kinh tế và hiệu quả.

3. Xi lanh tháp ben: Cấu tạo, nguyên lý hoạt động và đặc điểm

Khác với xi lanh đơn, xi lanh tháp ben (hay xi lanh lồng, xi lanh đa tầng) là loại xi lanh thủy lực được thiết kế đặc biệt để tạo ra hành trình dài với lực nâng lớn, thích hợp cho các ứng dụng đòi hỏi cao về khả năng chịu tải và độ ổn định. Đây là lựa chọn phổ biến cho các dòng xe ben hạng nặng và xe tải tự đổ lớn.

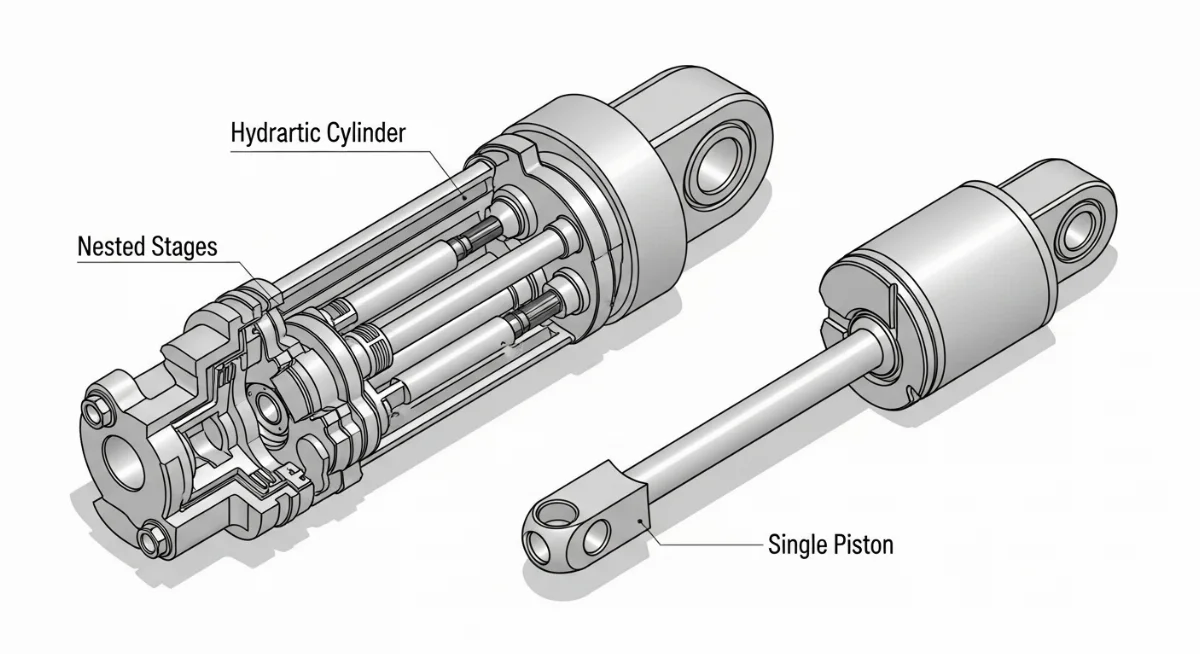

3.1. Cấu tạo chi tiết xi lanh tháp ben đa tầng

Cấu tạo và nguyên lý xi lanh tháp ben đa tầng phức tạp hơn đáng kể so với xi lanh đơn:

• Nhiều ống xi lanh lồng vào nhau: Đây là điểm đặc trưng nhất. Các ống xi lanh có đường kính giảm dần, lồng vào nhau như một kính viễn vọng. Khi hoạt động, chúng sẽ mở rộng từng tầng một.
• Piston và phớt làm kín cho mỗi tầng: Mỗi tầng xi lanh đều có piston và hệ thống phớt làm kín riêng, đảm bảo áp suất dầu được duy trì qua từng giai đoạn mở rộng.
• Cổng cấp dầu: Tương tự như xi lanh đơn, dầu thủy lực được cấp vào từ một cổng. Áp suất dầu sẽ lần lượt đẩy các tầng ra.
• Đế xi lanh (Base): Phần chân đế chịu lực chính, kết nối với khung xe.
• Đầu cần xi lanh (Rod end): Phần cuối cùng của tầng xi lanh nhỏ nhất, kết nối với thùng xe.

Nguyên lý hoạt động của xi lanh tháp ben: Dầu thủy lực áp suất cao được bơm vào xi lanh, đầu tiên đẩy tầng lớn nhất ra. Khi tầng lớn nhất đạt hết hành trình, áp suất sẽ tiếp tục đẩy tầng kế tiếp nhỏ hơn ra, và cứ thế cho đến tầng cuối cùng. Quá trình này giúp tạo ra một hành trình nâng rất dài từ một thân xi lanh tương đối ngắn khi thu gọn. Khi hạ, dầu thoát ra, trọng lực của thùng xe và vật liệu sẽ đẩy các tầng xi lanh lồng vào nhau theo thứ tự ngược lại.

3.2. Ưu nhược điểm của xi lanh tháp ben

Việc hiểu rõ ưu nhược điểm xi lanh tháp ben sẽ giúp bạn đưa ra lựa chọn chính xác:

Ưu điểm của xi lanh tháp ben:

• Lực nâng mạnh mẽ: Khả năng nâng tải trọng cực lớn, lý tưởng cho xe ben hạng nặng.
• Hành trình dài: Đạt được độ cao nâng tối đa chỉ với một không gian lắp đặt tương đối nhỏ khi thu gọn.
• Độ ổn định cao: Thiết kế đa tầng giúp phân bổ lực tốt hơn, tăng độ ổn định khi nâng hạ tải nặng.
• Hiệu quả cao: Tối ưu hóa không gian và lực nâng cho các xe chuyên dụng.
• Ứng dụng xi lanh ben trong xe ben: là lựa chọn hàng đầu cho xe ben trọng tải lớn.

Nhược điểm của xi lanh tháp ben:

• Cấu tạo phức tạp: Nhiều bộ phận hơn, dẫn đến chi phí sản xuất cao hơn.
• Giá thành cao: Thường đắt hơn đáng kể so với xi lanh đơn.
• Bảo trì phức tạp hơn: Do có nhiều phớt và tầng lồng, việc bảo dưỡng và sửa chữa đòi hỏi kỹ thuật cao hơn.
• Nguy cơ rò rỉ cao hơn: Nhiều điểm làm kín hơn cũng đồng nghĩa với nhiều vị trí tiềm ẩn rò rỉ dầu nếu không được bảo trì đúng cách.

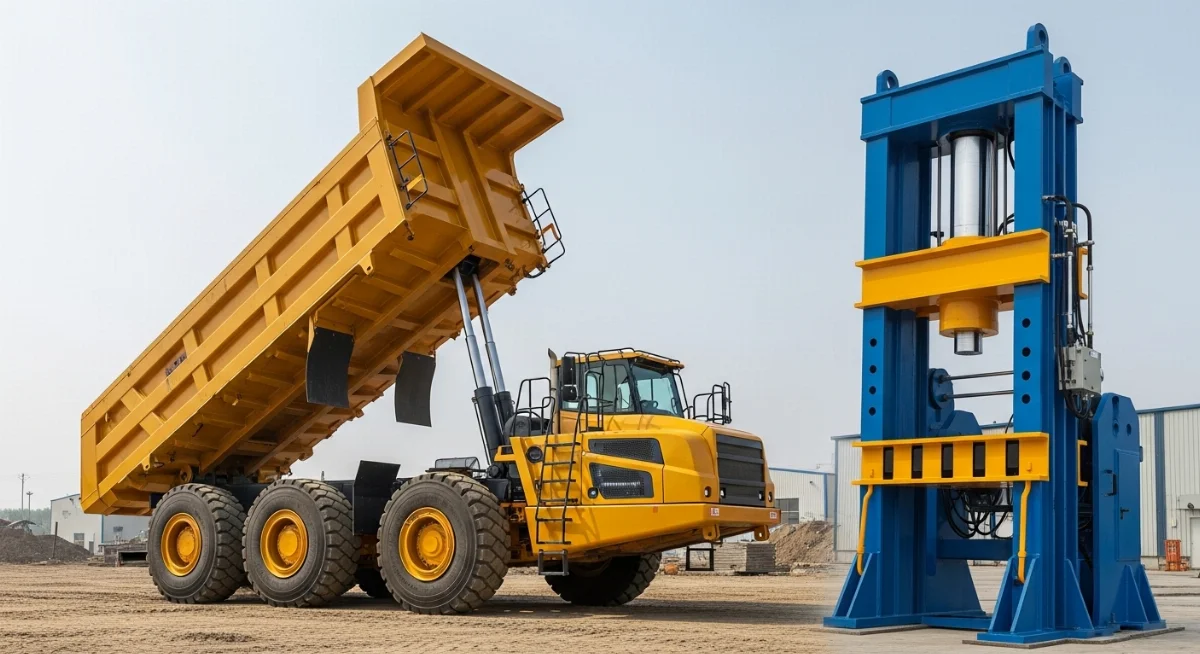

3.3. Ứng dụng thực tế của xi lanh tháp ben trong xe tải tự đổ

Xi lanh tháp ben là trái tim của các hệ thống nâng hạ trong các ứng dụng đòi hỏi sức mạnh và hành trình dài:

• Xe ben, xe tải tự đổ hạng nặng: Đây là ứng dụng phổ biến nhất, nơi chúng đảm bảo khả năng nâng hàng nghìn tấn vật liệu xây dựng, quặng, than...
• Rơ moóc tự đổ: Các loại rơ moóc chuyên dụng để vận chuyển và đổ vật liệu cũng sử dụng xi lanh tháp ben.
• Nền tảng nâng hạ công nghiệp quy mô lớn: Trong một số nhà máy, kho bãi lớn, xi lanh tháp ben được dùng cho các hệ thống nâng hạ vật nặng đặc biệt.

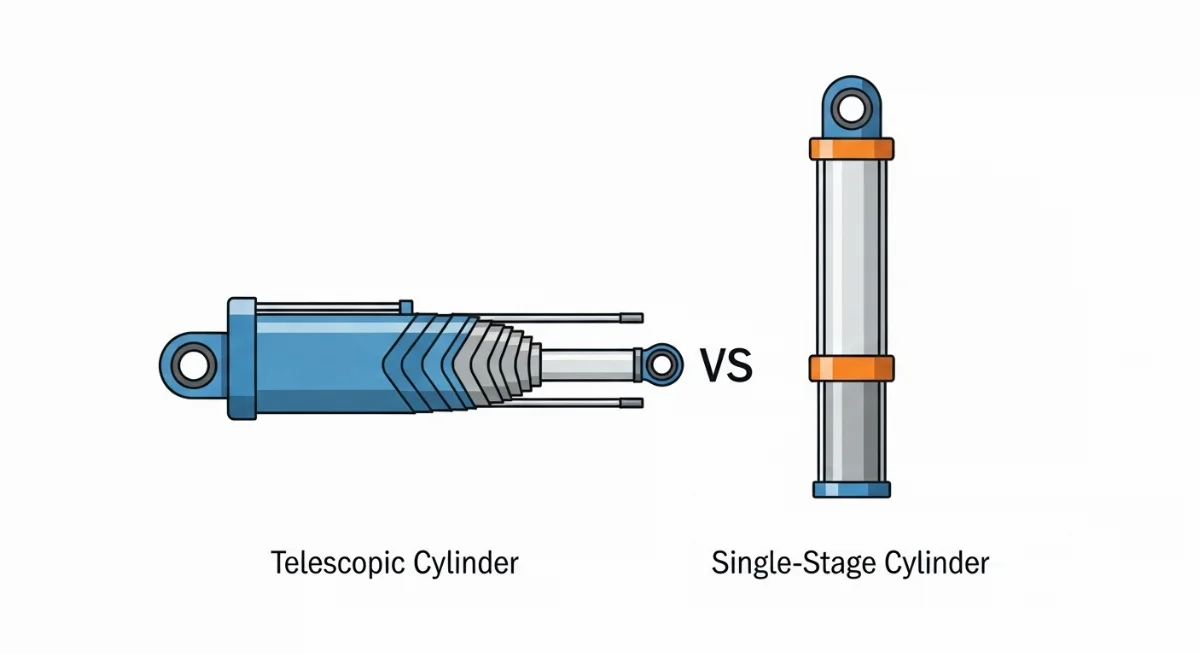

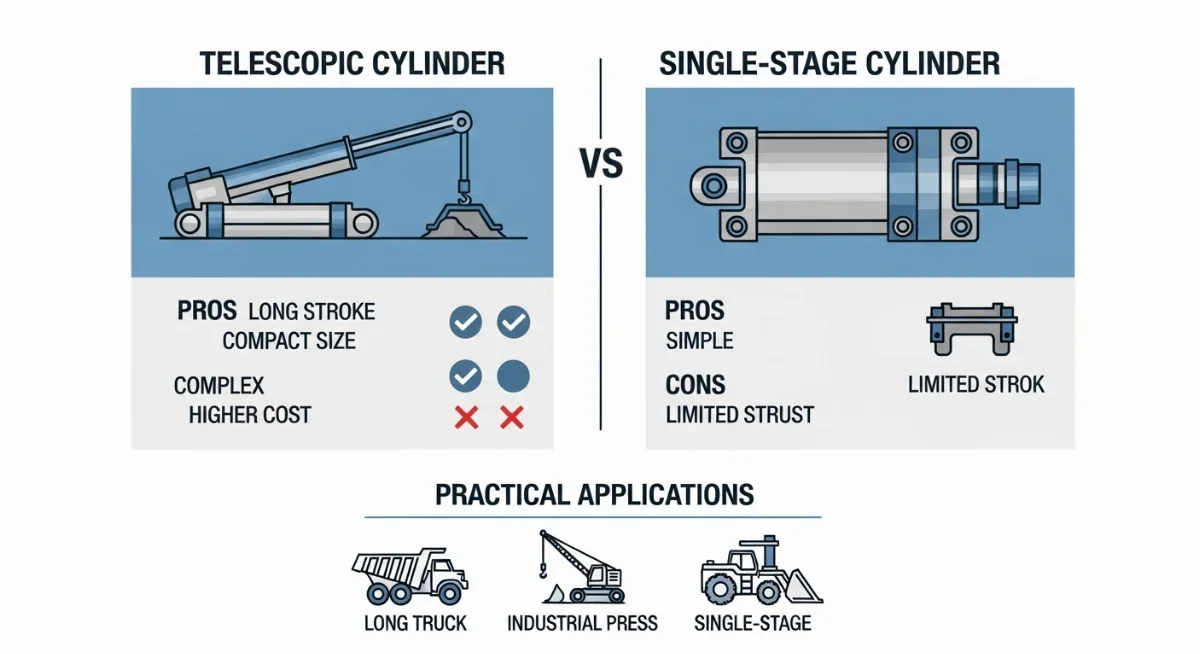

4. So sánh xi lanh tháp ben và xi lanh đơn: Điểm khác biệt mấu chốt

Để giúp bạn dễ dàng hình dung sự khác biệt, chúng ta sẽ đi sâu vào so sánh xi lanh tháp ben và xi lanh đơn dựa trên các tiêu chí quan trọng:

4.1. So sánh về lực nâng và độ ổn định

Sự khác biệt giữa xi lanh tháp ben và xi lanh đơn về lực nâng và độ ổn định là yếu tố then chốt:

• Lực nâng: Xi lanh tháp ben vượt trội hơn hẳn về khả năng tạo ra lực nâng mạnh mẽ, có thể nâng các tải trọng hàng chục đến hàng trăm tấn. Xi lanh đơn có lực nâng giới hạn hơn, phù hợp với tải trọng nhẹ và vừa.
• Độ ổn định: Nhờ cấu trúc đa tầng và khả năng phân bổ lực tốt, xi lanh tháp ben cung cấp độ ổn định cao hơn khi nâng hạ, đặc biệt là khi thùng xe ở vị trí cao nhất. Xi lanh đơn có thể gặp vấn đề về ổn định nếu không được thiết kế và lắp đặt đúng cách cho tải nặng.
• Xi lanh tháp ben có mạnh hơn xi lanh đơn không? Chắc chắn là có. Với cùng áp suất dầu, diện tích bề mặt piston tác động lớn hơn và cấu trúc đa tầng giúp xi lanh tháp ben tạo ra lực đẩy lớn hơn rất nhiều.

4.2. So sánh về cấu tạo và độ phức tạp

Cấu tạo và nguyên lý xi lanh tháp ben đa tầng so với xi lanh đơn cho thấy rõ sự khác biệt:

• Xi lanh đơn: Cấu tạo gồm một ống, một piston và cần piston duy nhất, đơn giản và ít chi tiết.
• Xi lanh tháp ben: Cấu tạo đa tầng, nhiều ống lồng vào nhau, mỗi tầng có piston và phớt riêng. Sự phức tạp này mang lại hành trình dài và lực nâng lớn, nhưng cũng tăng tính phức tạp trong thiết kế và chế tạo.

4.3. So sánh về chi phí và bảo trì

Khi nói về chi phí, giá xi lanh tháp ben và xi lanh đơn loại nào tiết kiệm hơn là một câu hỏi quan trọng:

• Chi phí ban đầu: Xi lanh đơn thường có giá thành thấp hơn đáng kể. Xi lanh tháp ben do cấu tạo phức tạp và vật liệu chịu lực cao hơn nên có giá cao hơn.
• Chi phí bảo trì: Xi lanh đơn dễ bảo trì, thay thế phụ tùng đơn giản hơn. Xi lanh tháp ben đòi hỏi kỹ thuật viên chuyên nghiệp hơn và chi phí thay thế phớt, sửa chữa các tầng xi lanh cũng cao hơn.
• Tuy nhiên, xét về hiệu quả công việc và tuổi thọ trong ứng dụng nặng, xi lanh tháp ben có thể mang lại hiệu quả kinh tế tốt hơn về lâu dài, giảm thiểu thời gian chết của xe.

4.4. So sánh độ bền xi lanh tháp ben và xi lanh đơn trong môi trường khắc nghiệt

Trong môi trường làm việc khắc nghiệt của xe ben, độ bền là yếu tố sống còn:

• Xi lanh đơn: Với ít bộ phận chuyển động, xi lanh đơn có thể rất bền trong các ứng dụng phù hợp. Tuy nhiên, nếu bị quá tải hoặc sử dụng trong điều kiện địa hình phức tạp, dễ bị cong vênh hoặc hỏng phớt.
• Xi lanh tháp ben: Được thiết kế để chịu tải trọng và áp lực lớn, chúng có khả năng chống chịu tốt hơn trong môi trường khắc nghiệt. Tuy nhiên, do cấu trúc nhiều tầng, việc duy trì các phớt kín và đảm bảo sự thẳng hàng của các tầng là rất quan trọng để tránh rò rỉ và hỏng hóc. Bảo trì định kỳ là chìa khóa để đảm bảo độ bền xi lanh tháp ben và xi lanh đơn trong môi trường khắc nghiệt.

5. Nên chọn xi lanh tháp ben hay xi lanh đơn cho xe ben nặng?

Đây là câu hỏi cốt lõi mà nhiều chủ xe và doanh nghiệp vận tải đặt ra. Việc chọn xi lanh ben phù hợp không chỉ dựa vào giá thành mà còn phụ thuộc vào nhiều yếu tố kỹ thuật và điều kiện vận hành.

5.1. Yếu tố cần cân nhắc khi chọn xi lanh ben phù hợp

• Tải trọng định mức: Đây là yếu tố quan trọng nhất. Xe ben của bạn thường xuyên chở tải trọng bao nhiêu? Nếu là tải nặng như quặng, đá xây dựng, xi lanh tháp ben là lựa chọn bắt buộc. Nếu chỉ là cát, sỏi nhẹ hoặc các ứng dụng nhỏ, xi lanh đơn có thể đáp ứng.
• Hành trình nâng mong muốn: Thùng xe cần nâng cao bao nhiêu để đổ hết vật liệu? Xi lanh tháp ben cung cấp hành trình dài hơn đáng kể.
• Không gian lắp đặt: Xi lanh tháp ben khi thu gọn lại ngắn hơn nhiều so với xi lanh đơn có cùng hành trình, giúp tối ưu không gian lắp đặt.
• Ngân sách: Xi lanh tháp ben có chi phí đầu tư ban đầu cao hơn. Cần cân nhắc khả năng tài chính và hiệu quả kinh tế về lâu dài.
• Môi trường hoạt động: Địa hình phức tạp, nhiều bụi bẩn, nhiệt độ khắc nghiệt có thể ảnh hưởng đến tuổi thọ của xi lanh. Xi lanh tháp ben thường có thiết kế mạnh mẽ hơn cho môi trường này.
• Khả năng bảo trì: Đội ngũ kỹ thuật của bạn có đủ kinh nghiệm để bảo trì xi lanh tháp ben phức tạp hơn không?

5.2. Lời khuyên cho các loại xe và tải trọng

• Đối với xe ben nhẹ, xe tải nhỏ (tải trọng dưới 5 tấn): Xi lanh đơn thường là lựa chọn tối ưu về mặt chi phí và hiệu quả. Nó đáp ứng tốt nhu cầu nâng hạ cơ bản mà không tốn kém.
• Đối với xe ben hạng trung (tải trọng 5-15 tấn): Có thể cân nhắc cả hai loại tùy thuộc vào hành trình nâng và yêu cầu về độ ổn định. Xi lanh đơn mạnh mẽ hơn hoặc xi lanh tháp ben cỡ nhỏ có thể là lựa chọn.
• Đối với xe ben nặng, xe tải tự đổ lớn (tải trọng trên 15 tấn): Xi lanh tháp ben là sự lựa chọn không thể thay thế. Chúng cung cấp lực nâng cần thiết, hành trình dài và độ ổn định cao, đảm bảo an toàn và hiệu suất khi vận chuyển vật liệu khối lượng lớn. Nên chọn xi lanh tháp ben hay xi lanh đơn cho xe ben nặng thì câu trả lời rõ ràng là xi lanh tháp ben.

6. Câu hỏi thường gặp (FAQs)

Xi lanh tháp ben có mạnh hơn xi lanh đơn không?

Vâng, xi lanh tháp ben có mạnh hơn xi lanh đơn rất nhiều. Nhờ cấu trúc đa tầng, nó tạo ra lực nâng lớn hơn và có hành trình dài hơn với cùng áp suất dầu, rất phù hợp cho các xe ben chở tải nặng.

Xi lanh đơn dùng cho xe tải nhỏ có hiệu quả không?

Hoàn toàn hiệu quả. Đối với xe tải nhỏ và các ứng dụng có tải trọng vừa phải, xi lanh đơn là giải pháp kinh tế, dễ bảo trì và đủ sức mạnh để thực hiện công việc.

Cách nhận biết xi lanh tháp ben và xi lanh đơn trong thực tế?

Rất dễ dàng. Xi lanh đơn chỉ có một ống lớn và cần piston. Trong khi đó, cách nhận biết xi lanh tháp ben và xi lanh đơn trong thực tế là xi lanh tháp ben có cấu trúc nhiều ống lồng vào nhau, nhìn giống như một chiếc kính viễn vọng khi mở rộng, hoặc một khối trụ lớn với các đốt nối khi thu gọn.

Giá xi lanh tháp ben và xi lanh đơn loại nào tiết kiệm hơn?

Về chi phí ban đầu, giá xi lanh tháp ben và xi lanh đơn thì xi lanh đơn thường tiết kiệm hơn. Tuy nhiên, nếu xét về khả năng chịu tải, hiệu suất và tuổi thọ trong các ứng dụng tải nặng, xi lanh tháp ben lại mang lại hiệu quả kinh tế cao hơn về lâu dài, mặc dù chi phí đầu tư ban đầu lớn hơn.

7. Kết luận

Qua bài viết này, hy vọng bạn đã có cái nhìn tổng quan và sâu sắc về so sánh xi lanh tháp ben và xi lanh đơn. Mỗi loại xi lanh đều có những ưu nhược điểm riêng và phù hợp với các ứng dụng khác nhau. Việc lựa chọn đúng loại xi lanh không chỉ giúp tối ưu hóa hiệu suất làm việc mà còn đảm bảo an toàn và kéo dài tuổi thọ cho phương tiện của bạn.

Dù là xi lanh đơn với sự đơn giản, kinh tế cho xe tải nhỏ hay xi lanh tháp ben mạnh mẽ, ổn định cho xe ben hạng nặng, điều quan trọng là phải hiểu rõ nhu cầu của mình và cân nhắc kỹ lưỡng các yếu tố kỹ thuật, chi phí để đưa ra quyết định sáng suốt nhất. Hãy luôn ưu tiên chất lượng và sự phù hợp để đạt được hiệu quả cao nhất trong công việc.
