Nguyên lý hoạt động của cẩu gập robot thủy lực – Hiểu đúng để vận hành an toàn và hiệu quả

Trong kỷ nguyên công nghiệp 4.0, các thiết bị tự động hóa ngày càng đóng vai trò quan trọng, đặc biệt là trong lĩnh vực nâng hạ và di chuyển vật liệu. Trong số đó, cẩu gập robot thủy lực nổi lên như một giải pháp tối ưu, được ứng dụng rộng rãi nhờ khả năng linh hoạt, chính xác và hiệu quả vượt trội. Tuy nhiên, để khai thác tối đa sức mạnh của thiết bị này và đảm bảo an toàn lao động, việc nắm vững nguyên lý hoạt động của cẩu gập robot thủy lực là điều vô cùng cần thiết. Bài viết này sẽ đi sâu vào từng khía cạnh, từ cấu tạo đến cơ chế vận hành, giúp bạn đọc có cái nhìn toàn diện và chuyên sâu nhất.

I. Cẩu Gập Robot Thủy Lực Là Gì? Sự Ưu Việt Của Nó

Cẩu gập robot thủy lực, hay còn gọi là cẩu tự hành gắn trên xe tải hoặc các hệ thống cố định, là một loại máy nâng hiện đại được thiết kế để thực hiện các công việc nâng hạ, di chuyển hàng hóa, vật liệu một cách linh hoạt và chính xác. Điểm đặc biệt của loại cẩu này chính là hệ thống tay cần có khả năng gập gọn, mở rộng như một cánh tay robot, cho phép nó hoạt động hiệu quả trong không gian hẹp và thực hiện các thao tác phức tạp mà cẩu truyền thống khó lòng đáp ứng.

Sự ưu việt của cẩu gập robot thủy lực thể hiện qua:

• Linh hoạt và đa năng: Khả năng gập, mở, xoay nhiều khớp giúp cẩu tiếp cận các vị trí khó, vượt qua chướng ngại vật dễ dàng. Đây cũng là lý do các dòng cẩu gập robot mini ngày càng được ưa chuộng.
• Độ chính xác cao: Hệ thống điều khiển thủy lực tinh vi cùng với bộ vi xử lý cho phép người vận hành điều khiển tải trọng với độ chính xác milimet, giảm thiểu rủi ro hư hỏng hàng hóa.
• Tiết kiệm không gian: Khi không sử dụng, tay cẩu có thể gập gọn, chiếm ít diện tích hơn so với cẩu thẳng, rất lý tưởng cho các khu vực kho bãi chật hẹp hoặc các công trình trong đô thị.
• An toàn vượt trội: Được trang bị nhiều cảm biến và hệ thống an toàn như cảm biến quá tải, hệ thống chống lật, giúp bảo vệ người và thiết bị trong quá trình vận hành.
• Hiệu suất làm việc cao: Tốc độ nâng hạ và di chuyển nhanh chóng, giảm thời gian chết, tăng năng suất công việc đáng kể.

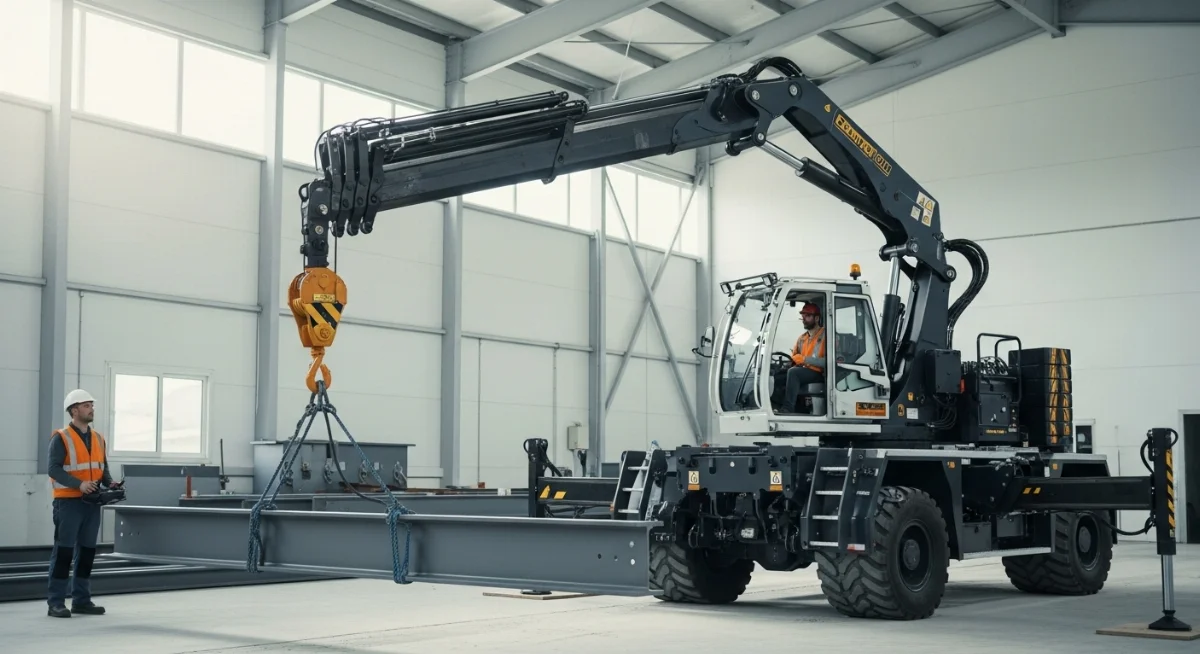

II. Cấu Tạo Tổng Quan Của Cẩu Gập Robot Thủy Lực

Để hiểu rõ hơn về nguyên lý hoạt động cẩu gập robot thủy lực, chúng ta cần nắm được các bộ phận chính cấu thành nên nó. Mặc dù có nhiều biến thể, nhưng về cơ bản, cấu tạo cẩu gập robot bao gồm các thành phần sau:

• Chân chống (Outriggers): Đây là bộ phận đầu tiên cần được kích hoạt để đảm bảo sự ổn định cho toàn bộ hệ thống khi cẩu hoạt động, chống lật đổ.
• Đế xoay (Slewing System): Cho phép toàn bộ thân cẩu xoay 360 độ hoặc một góc nhất định quanh trục, mở rộng phạm vi làm việc.
• Cần chính (Main Boom): Là phần tay cẩu lớn nhất, thường có nhiều đoạn có thể kéo dài hoặc thu gọn.
• Cần phụ/Cần gập (Jib/Knuckle Boom): Là các đoạn cần nhỏ hơn gắn vào cần chính, có khả năng gập lại hoặc duỗi ra, tạo thành các khớp nối linh hoạt như cánh tay người. Đây là đặc điểm nổi bật tạo nên khả năng "robot" của loại cẩu này.
• Móc cẩu (Hook): Bộ phận trực tiếp tiếp xúc và nâng hạ tải trọng.
• Hệ thống thủy lực: Bao gồm bơm, xi lanh, van, ống dẫn và dầu thủy lực – là trái tim và bộ não điều khiển mọi chuyển động của cẩu.
• Hệ thống điều khiển: Thường là bộ điều khiển từ xa không dây hoặc có dây (joystick) cho phép người vận hành điều khiển cẩu từ xa một cách an toàn và chính xác.

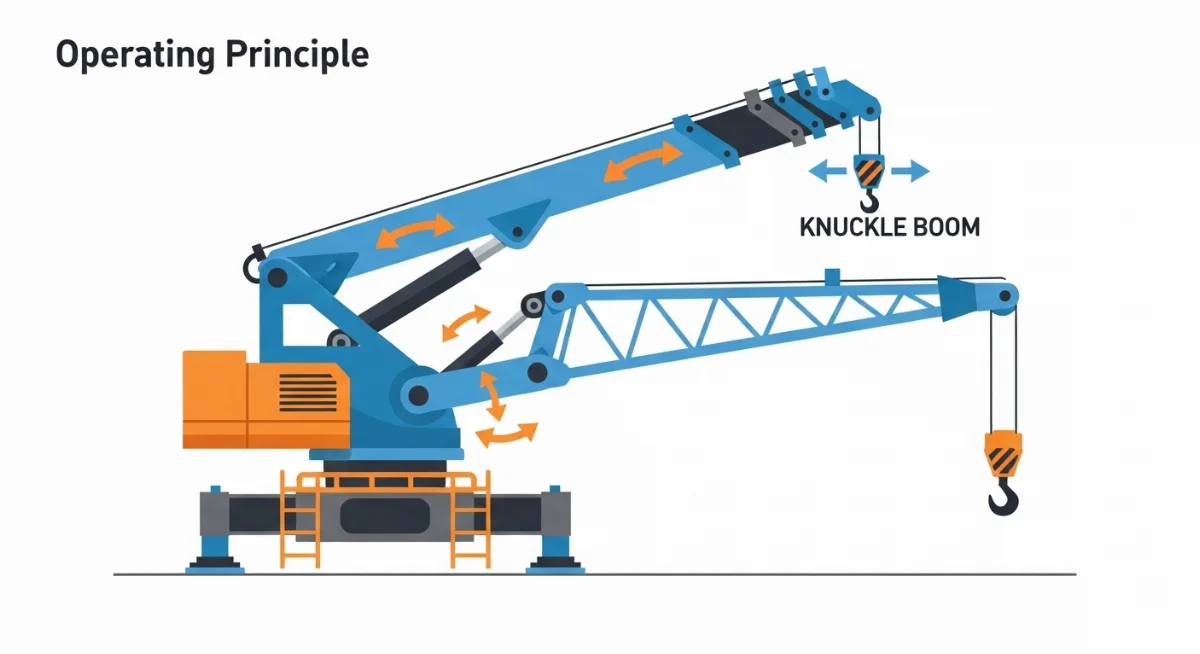

III. Nguyên Lý Hoạt Động Của Hệ Thống Thủy Lực Trong Cẩu Gập Robot

Trọng tâm của mọi hoạt động nâng hạ, gập mở và xoay của cẩu gập robot thủy lực chính là nguyên lý hoạt động của hệ thống thủy lực trong cẩu gập robot. Hệ thống này biến đổi năng lượng cơ học từ động cơ thành năng lượng áp suất của dầu, sau đó chuyển hóa ngược lại thành năng lượng cơ học tại các xi lanh để thực hiện công việc. Cùng tìm hiểu chi tiết hơn về hệ thống thủy lực cẩu gập qua các thành phần chính:

3.1. Hệ Thống Bơm Thủy Lực: Trái Tim Của Cẩu Robot

Bơm thủy lực là bộ phận quan trọng nhất, được ví như trái tim của hệ thống. Chức năng chính của nó là hút dầu thủy lực từ thùng chứa và đẩy dầu đi với một áp suất nhất định vào hệ thống. Áp suất này là động lực chính để các xi lanh hoạt động. Có nhiều loại bơm thủy lực khác nhau, phổ biến nhất là bơm bánh răng, bơm cánh gạt và bơm piston. Trong cẩu gập robot, bơm piston thường được ưu tiên sử dụng nhờ khả năng tạo áp suất cao và hiệu suất ổn định.

• Bơm bánh răng: Đơn giản, chi phí thấp, thường dùng cho các hệ thống áp suất trung bình.
• Bơm cánh gạt: Hoạt động êm ái, hiệu quả cao, nhưng nhạy cảm với dầu bẩn.
• Bơm piston: Đạt áp suất rất cao, hiệu suất vượt trội, thích hợp cho các ứng dụng nặng và đòi hỏi sự chính xác cao như cẩu gập robot.

3.2. Xi Lanh Thủy Lực: Sức Mạnh Di Chuyển

Xi lanh thủy lực là bộ phận biến đổi năng lượng áp suất của dầu thành lực cơ học tịnh tiến, tạo ra chuyển động nâng, hạ, gập hoặc duỗi của các tay cần. Khi dầu áp suất cao được bơm vào một phía của xi lanh, nó sẽ đẩy piston dịch chuyển, kéo theo sự di chuyển của cần cẩu. Cơ chế nâng hạ của cẩu gập và các khớp gập được thực hiện thông qua sự phối hợp của nhiều xi lanh thủy lực, mỗi xi lanh chịu trách nhiệm cho một chuyển động cụ thể (ví dụ: xi lanh nâng cần chính, xi lanh gập cần phụ, xi lanh mở rộng cần...).

3.3. Van Điều Khiển Thủy Lực: Bộ Não Điều Tiết Dòng Chảy

Các van thủy lực đóng vai trò như bộ não, điều tiết dòng chảy và áp suất của dầu trong hệ thống. Chúng quyết định hướng di chuyển, tốc độ và lực tác động của các xi lanh. Các loại van phổ biến bao gồm:

• Van phân phối (Directional Control Valves): Điều hướng dòng dầu đến các xi lanh để xác định hướng chuyển động của cần cẩu (nâng/hạ, gập/mở, xoay trái/phải).
• Van an toàn (Relief Valves): Giới hạn áp suất tối đa trong hệ thống, bảo vệ bơm và các bộ phận khác khỏi quá tải.
• Van tiết lưu (Flow Control Valves): Điều chỉnh lưu lượng dầu, qua đó kiểm soát tốc độ di chuyển của các bộ phận cẩu.
• Van một chiều (Check Valves): Cho phép dầu chảy theo một hướng nhất định và ngăn chặn dòng chảy ngược.

3.4. Dầu Thủy Lực: Mạch Máu Của Hệ Thống

Dầu thủy lực không chỉ là chất truyền tải năng lượng mà còn có vai trò bôi trơn, làm mát và làm sạch các bộ phận bên trong hệ thống. Việc lựa chọn và bảo trì dầu thủy lực đúng cách là cực kỳ quan trọng để đảm bảo hiệu suất và tuổi thọ của cẩu. Dầu phải có độ nhớt phù hợp, khả năng chống oxy hóa, chống tạo bọt và có tính bôi trơn tốt.

IV. Cơ Chế Nâng Hạ Và Gập Mở Của Cẩu Gập Robot

Mô phỏng cơ chế gập mở của cẩu robot thủy lực và quá trình nâng hạ là minh chứng rõ ràng cho sự tinh vi trong thiết kế của thiết bị này. Khi người vận hành điều khiển joystick, tín hiệu sẽ được truyền đến các van điều khiển. Các van này sẽ mở hoặc đóng để điều hướng dòng dầu thủy lực áp suất cao từ bơm đến các xi lanh tương ứng. Ví dụ:

• Để nâng cần chính, dầu sẽ được dẫn vào phía dưới piston của xi lanh nâng cần, đẩy piston lên.
• Để gập cần phụ, dầu sẽ được dẫn vào phía đẩy của xi lanh gập cần phụ, làm co xi lanh lại và gập khớp.
• Quá trình xoay thân cẩu được thực hiện bởi một motor thủy lực được điều khiển bởi van phân phối, truyền động qua hộp số giảm tốc đến vòng bi xoay.

Sự phối hợp nhịp nhàng giữa các xi lanh, van và hệ thống điều khiển điện tử cho phép cẩu gập robot thực hiện các chuyển động phức tạp với độ chính xác và mượt mà đáng kinh ngạc. Khác với cẩu thẳng chỉ có thể nâng lên hạ xuống theo một trục, cẩu gập robot với các khớp linh hoạt có thể "len lỏi" qua các chướng ngại vật, hạ hàng xuống vị trí chính xác cần thiết, làm tăng đáng kể hiệu quả công việc và giảm thiểu rủi ro.

V. Cách Vận Hành Cẩu Gập Robot An Toàn Và Hiệu Quả

Hiểu rõ nguyên lý hoạt động cẩu gập robot thủy lực là nền tảng, nhưng để vận hành thiết bị này một cách an toàn và hiệu quả, người điều khiển cần tuân thủ các quy tắc và quy trình nghiêm ngặt. Cách vận hành cẩu gập robot đúng cách sẽ tối ưu hóa hiệu suất và kéo dài tuổi thọ của máy.

5.1. Kiểm Tra Trước Vận Hành

Trước mỗi ca làm việc, việc kiểm tra cẩn thận là bắt buộc:

• Kiểm tra mức dầu thủy lực: Đảm bảo dầu nằm trong giới hạn cho phép và không có dấu hiệu nhiễm bẩn.
• Kiểm tra các mối nối ống dẫn: Đảm bảo không có rò rỉ, các ống không bị nứt hoặc gấp khúc.
• Kiểm tra tình trạng xi lanh: Xem xét các vết xước, móp méo hoặc rò rỉ dầu ở gioăng phớt.
• Kiểm tra chân chống: Đảm bảo chúng hoạt động trơn tru và có thể mở rộng hoàn toàn để tạo nền tảng vững chắc.
• Kiểm tra hệ thống điện và điều khiển: Đảm bảo pin của điều khiển từ xa đủ, các nút bấm hoạt động tốt, không có lỗi hiển thị.

5.2. Các Bước Điều Khiển Cơ Bản

Cách điều khiển cẩu gập robot an toàn và chính xác đòi hỏi sự tập trung và thực hành thường xuyên:

1. Bật nguồn và kích hoạt bơm thủy lực: Khởi động động cơ xe (nếu là cẩu gắn trên xe) và bật công tắc bơm.
2. Mở chân chống: Đảm bảo cẩu đứng vững trên bề mặt phẳng, chắc chắn. Điều chỉnh chân chống sao cho xe được nâng lên khỏi mặt đất một chút, phân tán tải trọng đều.
3. Mở cần cẩu: Thao tác mở cần chính, sau đó là cần phụ theo đúng trình tự. Luôn quan sát không gian xung quanh để tránh va chạm.
4. Nâng hạ và di chuyển tải: Sử dụng joystick để điều khiển các chuyển động của móc cẩu. Luôn di chuyển tải một cách từ từ, tránh giật cục. Giữ tải ở độ cao thấp nhất có thể khi di chuyển ngang.
5. Hạ tải và thu gọn cẩu: Hạ tải xuống vị trí an toàn, sau đó thu gọn cần cẩu và chân chống theo trình tự ngược lại.

5.3. Lưu Ý An Toàn Quan Trọng

• Luôn tuân thủ giới hạn tải trọng cho phép của cẩu. Không bao giờ nâng quá tải trọng định mức.
• Đảm bảo khu vực làm việc an toàn, không có người hoặc vật cản trong tầm với của cẩu.
• Tránh vận hành cẩu trong điều kiện thời tiết xấu (gió mạnh, mưa lớn, sương mù dày đặc).
• Người vận hành phải có chứng chỉ và được đào tạo bài bản.
• Không bao giờ đứng dưới tải trọng đang được nâng.
• Thường xuyên kiểm tra và bảo dưỡng định kỳ để phát hiện sớm các hư hỏng tiềm ẩn.

VI. Lỗi Thường Gặp Khi Vận Hành Cẩu Gập Robot Và Cách Khắc Phục

Dù cẩu gập robot thủy lực được thiết kế để hoạt động bền bỉ, nhưng trong quá trình sử dụng, vẫn có thể xảy ra một số sự cố. Việc nắm bắt các lỗi thường gặp khi vận hành cẩu gập robot và cách khắc phục sẽ giúp bạn xử lý nhanh chóng, giảm thiểu thời gian ngừng máy và chi phí sửa chữa.

6.1. Cẩu Hoạt Động Yếu Hoặc Không Nâng Được Tải

• Nguyên nhân:
  • Áp suất thủy lực thấp do bơm yếu hoặc hỏng.
  • Rò rỉ dầu nghiêm trọng trong hệ thống.
  • Van an toàn bị kẹt hoặc điều chỉnh sai.
  • Lượng dầu thủy lực không đủ.
  • Lọc dầu bị tắc nghẽn.
• Cách khắc phục:
  • Kiểm tra mức dầu và bổ sung nếu thiếu.
  • Kiểm tra và sửa chữa các điểm rò rỉ.
  • Kiểm tra bơm thủy lực và thay thế nếu cần.
  • Kiểm tra và điều chỉnh lại van an toàn theo đúng thông số kỹ thuật.
  • Vệ sinh hoặc thay thế lọc dầu.

6.2. Các Bộ Phận Chuyển Động Không Mượt Mà Hoặc Bị Kẹt

• Nguyên nhân:
  • Dầu thủy lực bị bẩn, có cặn.
  • Van phân phối bị kẹt hoặc hỏng.
  • Xi lanh bị kẹt, cong hoặc hỏng gioăng phớt.
  • Hệ thống ống dẫn bị tắc nghẽn cục bộ.
  • Không khí lẫn vào trong hệ thống thủy lực.
• Cách khắc phục:
  • Thay dầu thủy lực và vệ sinh hệ thống.
  • Kiểm tra và làm sạch/thay thế van phân phối.
  • Kiểm tra xi lanh, sửa chữa hoặc thay thế nếu cần.
  • Xả khí ra khỏi hệ thống thủy lực.

6.3. Rò Rỉ Dầu Thủy Lực

• Nguyên nhân:
  • Gioăng phớt của xi lanh hoặc các khớp nối bị mòn, hỏng.
  • Ống dẫn dầu bị nứt, thủng hoặc lỏng mối nối.
  • Áp suất hệ thống quá cao.
• Cách khắc phục:
  • Thay thế gioăng phớt bị hỏng.
  • Kiểm tra và siết chặt các mối nối, thay thế ống dẫn nếu cần.
  • Kiểm tra van an toàn để đảm bảo áp suất trong giới hạn cho phép.

Việc nắm rõ nguyên lý hoạt động của cẩu gập robot thủy lực không chỉ giúp bạn sử dụng thiết bị một cách hiệu quả mà còn là chìa khóa để đảm bảo an toàn lao động và kéo dài tuổi thọ của máy. Hy vọng qua bài viết này, bạn đã có thêm kiến thức hữu ích để vận hành và bảo trì cẩu gập robot của mình một cách chuyên nghiệp nhất. Hãy luôn ưu tiên sự an toàn và thực hiện bảo dưỡng định kỳ để thiết bị luôn trong tình trạng tốt nhất, góp phần vào hiệu suất làm việc cao nhất cho doanh nghiệp của bạn.
