Cấu tạo và nguyên lý hoạt động của xi lanh tháp ben đa tầng – Sức mạnh thủy lực trong xe ben hiện đại

Xe ben, hay xe tải tự đổ, là một trong những phương tiện không thể thiếu trong ngành xây dựng, khai thác mỏ và vận chuyển vật liệu. Trái tim của khả năng nâng hạ hàng hóa nặng nề trên những chiếc xe này chính là xi lanh tháp ben đa tầng. Đây không chỉ là một bộ phận cơ khí đơn thuần mà còn là một tuyệt tác kỹ thuật thủy lực, giúp xe ben thực hiện công việc một cách hiệu quả và an toàn. Vậy, cấu tạo xi lanh tháp ben đa tầng có gì đặc biệt và nguyên lý hoạt động xi lanh tháp ben này diễn ra như thế nào? Hãy cùng chúng tôi đi sâu vào khám phá sức mạnh đằng sau những chiếc xe ben hiện đại.

I. Giới Thiệu Chung về Xi Lanh Tháp Ben Đa Tầng

Xi lanh ben thủy lực nhiều tầng, hay còn gọi là xi lanh ống lồng thủy lực, là một thiết bị truyền động sử dụng áp suất dầu thủy lực để tạo ra lực đẩy, giúp nâng thùng xe ben lên cao để đổ vật liệu. Điểm đặc biệt của loại xi lanh này là cấu trúc nhiều ống lồng lồng vào nhau, cho phép đạt được hành trình nâng rất dài trong khi vẫn giữ được chiều dài tổng thể khi thu hồi ở mức tối thiểu. Điều này vô cùng quan trọng đối với xe ben, nơi không gian lắp đặt bị hạn chế nhưng lại cần một độ nâng lớn để đảm bảo vật liệu được dỡ xuống hoàn toàn.

Công nghệ xi lanh tháp ben đa tầng đã cách mạng hóa ngành vận tải vật liệu, mang lại hiệu suất làm việc cao hơn, độ bền bỉ tốt hơn và khả năng vận hành linh hoạt. Từ những công trình xây dựng dân dụng nhỏ đến các dự án khai thác mỏ quy mô lớn, sự hiện diện của hệ thống nâng hạ xe ben với xi lanh đa tầng là minh chứng cho sự phát triển không ngừng của kỹ thuật cơ khí và thủy lực.

II. Cấu Tạo Chi Tiết của Xi Lanh Tháp Ben Đa Tầng

Để hiểu rõ hơn về cách thức vận hành, trước tiên chúng ta cần đi sâu vào cấu tạo và nguyên lý làm việc của xi lanh tháp ben nhiều tầng. Một xi lanh tháp ben điển hình bao gồm nhiều thành phần được thiết kế tinh xảo, mỗi bộ phận đóng một vai trò cực kỳ quan trọng.

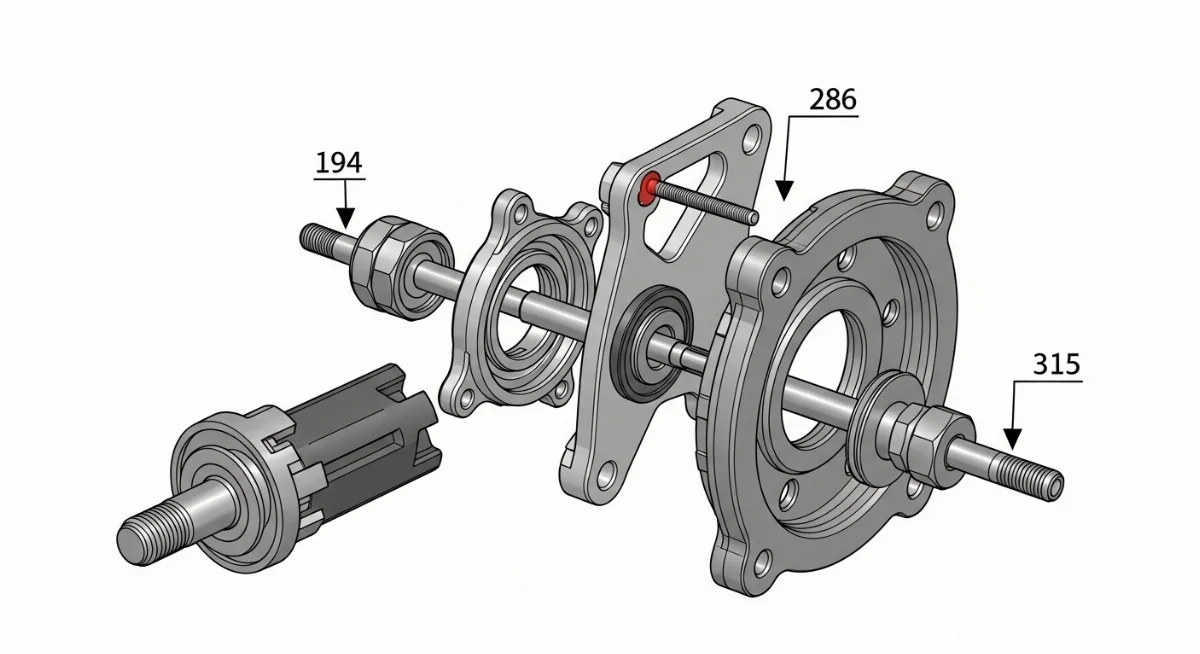

2.1. Vỏ Ngoài (Outer Casing) và Hệ Thống Gông Đỡ

Vỏ ngoài là phần lớn nhất, cố định của xi lanh, thường được gắn vào khung xe ben. Nó là điểm tựa vững chắc cho toàn bộ hệ thống. Bên trong vỏ ngoài này là các ống lồng được đặt gọn gàng. Cùng với vỏ ngoài là hệ thống gông đỡ (trunnion mounting) giúp xi lanh được gắn chắc chắn vào khung xe và thùng xe, cho phép nó xoay một góc nhất định khi nâng hạ.

2.2. Các Ống Lồng (Telescopic Stages)

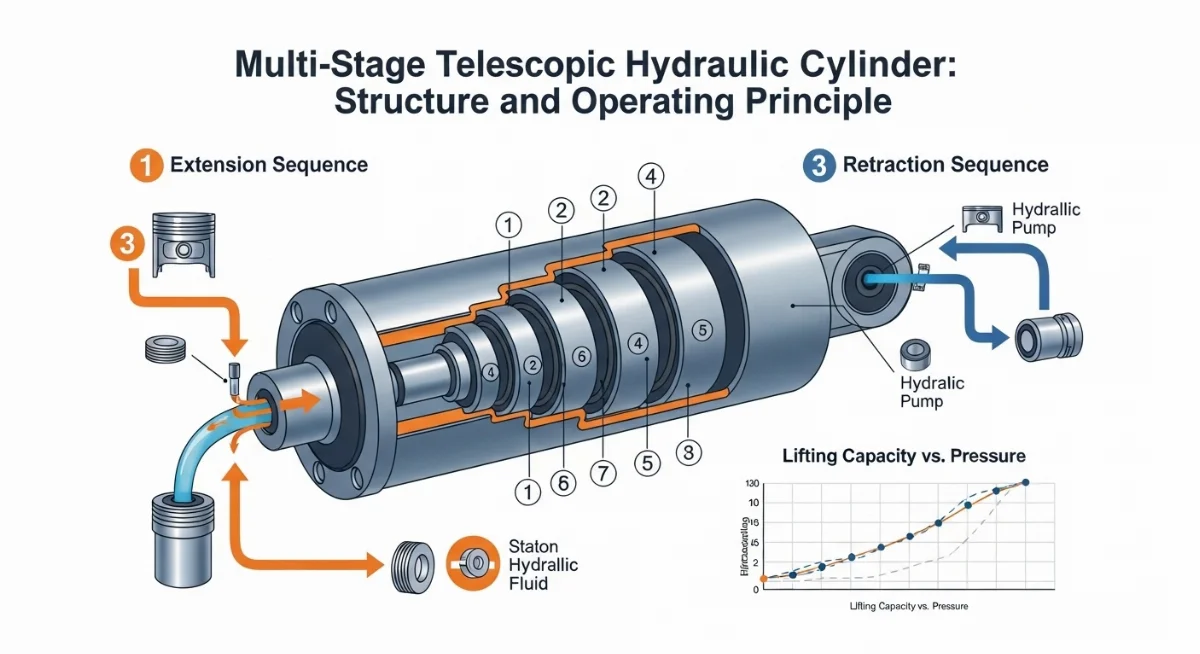

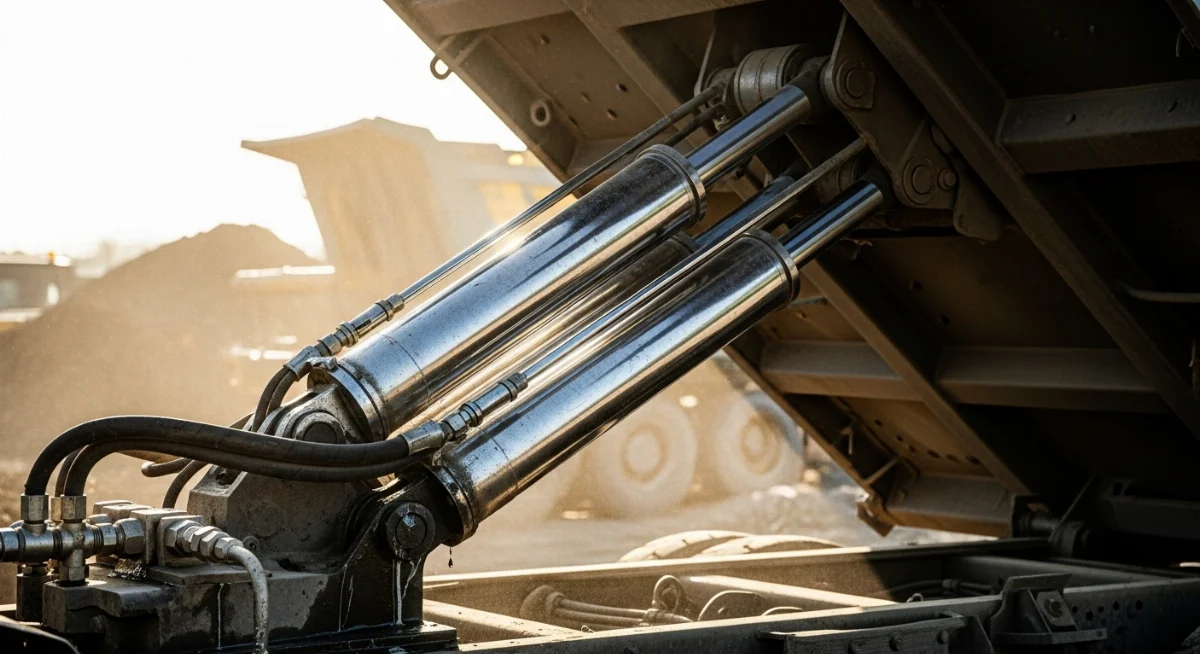

Đây là đặc điểm nhận dạng chính của xi lanh ống lồng thủy lực. Một xi lanh đa tầng có thể có từ 2 đến 5, thậm chí là 6 hoặc 7 ống lồng. Mỗi ống có đường kính nhỏ dần và lồng vào nhau như một chiếc kính thiên văn. Khi dầu thủy lực được bơm vào, các ống này sẽ lần lượt mở rộng ra, bắt đầu từ ống lớn nhất đến ống nhỏ nhất, tạo ra một hành trình nâng rất dài. Các ống lồng được chế tạo từ thép cường độ cao, được mài bóng và phủ lớp bảo vệ để giảm ma sát và chống ăn mòn.

Mỗi tầng ống lồng được thiết kế chính xác để đảm bảo sự chuyển động mượt mà và kín khít dưới áp lực cao.

2.3. Ty Pít Tông (Piston Rod) và Phớt

Ở tầng ống lồng nhỏ nhất thường có một ty pít tông (hoặc đôi khi chính là ống lồng nhỏ nhất hoạt động như một ty pít tông) có nhiệm vụ đẩy các ống còn lại ra. Ty pít tông được làm từ thép cứng, mạ crom để tăng khả năng chống mài mòn và ăn mòn, đồng thời đảm bảo bề mặt nhẵn bóng cho phớt làm việc hiệu quả.

2.4. Hệ Thống Phớt và Gioăng Đệm

Đây là các thành phần quan trọng để duy trì áp suất thủy lực bên trong xi lanh và ngăn chặn dầu rò rỉ ra ngoài. Mỗi tầng ống lồng đều có các phớt và gioăng được làm từ vật liệu đàn hồi cao cấp (như PU, NBR, Viton) chịu được áp suất và nhiệt độ lớn. Chúng đảm bảo dầu không bị thất thoát giữa các ống lồng khi chúng trượt qua nhau và giữ cho bụi bẩn không xâm nhập vào hệ thống.

2.5. Hệ Thống Ống Dầu và Van

Dầu thủy lực được dẫn vào và ra khỏi xi lanh thông qua các cổng dầu. Các van điều khiển (ví dụ: van an toàn, van một chiều, van phân phối) đóng vai trò quan trọng trong việc điều tiết dòng chảy và áp suất của dầu, đảm bảo xi lanh hoạt động đúng chu trình và an toàn.

2.6. Chân Đế và Tai Gông

Chân đế là phần đáy của xi lanh, thường được gắn cố định vào khung xe. Tai gông là các khớp nối linh hoạt, cho phép xi lanh xoay và điều chỉnh góc nâng phù hợp với chuyển động của thùng xe, giảm thiểu ứng suất uốn trên thân xi lanh.

III. Nguyên Lý Hoạt Động của Xi Lanh Tháp Ben Đa Tầng

Vậy xi lanh tháp ben hoạt động như thế nào trong quá trình nâng hạ? Nguyên lý cơ bản dựa trên Định luật Pascal: áp suất tác dụng lên một chất lỏng không nén được trong một hệ thống kín sẽ được truyền đi nguyên vẹn đến mọi điểm trong chất lỏng và thành bình. Trong trường hợp xi lanh tháp ben, dầu thủy lực là chất lỏng không nén được này.

3.1. Quá Trình Nâng Hạ (Mở Rộng)

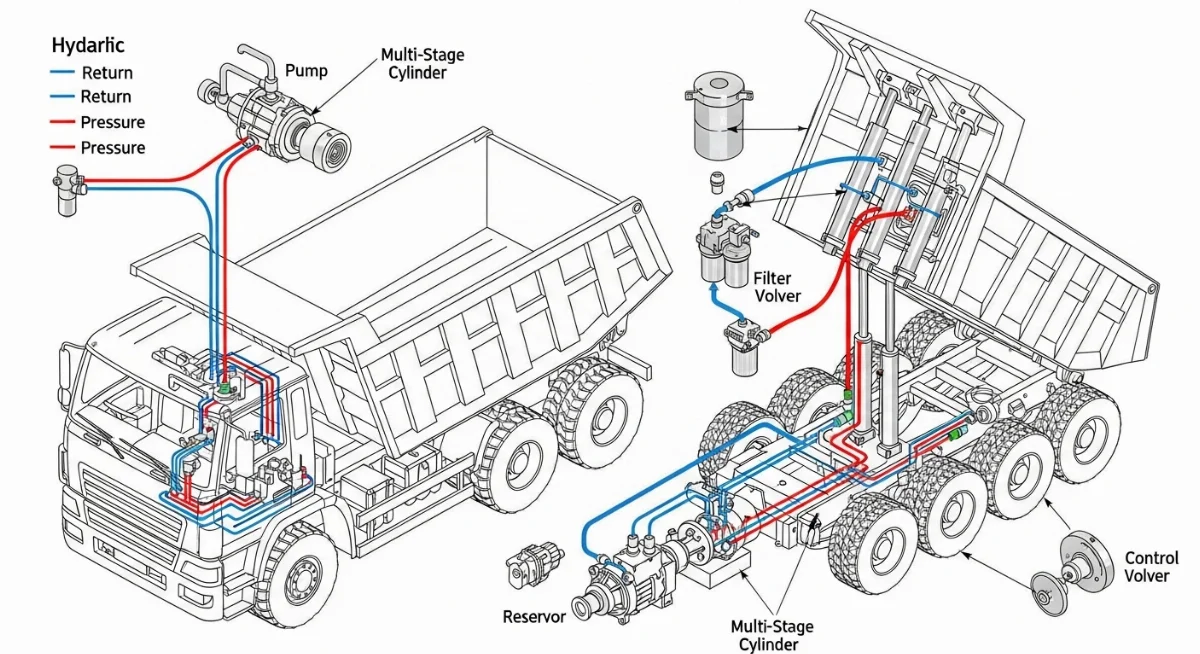

1. Khi người lái kích hoạt hệ thống nâng hạ, một bơm thủy lực sẽ hút dầu từ thùng chứa và bơm dầu có áp suất cao vào buồng phía dưới của xi lanh tháp ben đa tầng.
2. Áp suất dầu tác dụng lên bề mặt pít tông của ống lồng lớn nhất (ống lồng dưới cùng). Khi lực tạo ra bởi áp suất này đủ lớn để vượt qua trọng lượng của thùng xe và vật liệu, ống lồng đầu tiên sẽ bắt đầu đẩy lên.
3. Khi ống lồng đầu tiên đạt hết hành trình, áp suất dầu sẽ tiếp tục truyền đến buồng pít tông của ống lồng thứ hai (nhỏ hơn và nằm bên trong ống lồng thứ nhất). Ống lồng thứ hai này sẽ tiếp tục đẩy lên.
4. Quá trình này lặp lại liên tục, từng ống lồng một sẽ mở rộng ra cho đến khi tất cả các ống đạt đến hành trình tối đa hoặc khi thùng xe đạt độ cao mong muốn. Thứ tự mở rộng là từ ống lớn nhất đến ống nhỏ nhất.
5. Hệ thống van an toàn sẽ đảm bảo áp suất không vượt quá giới hạn cho phép, bảo vệ xi lanh khỏi hư hỏng.

Đây chính là nguyên lý hoạt động xi lanh tháp ben đặc trưng, cho phép tạo ra lực nâng cực lớn và hành trình dài một cách hiệu quả.

3.2. Quá Trình Hạ (Thu Hồi)

1. Khi muốn hạ thùng xe xuống, người lái sẽ mở một van xả, cho phép dầu thủy lực từ xi lanh chảy ngược về thùng chứa.
2. Dưới tác dụng của trọng lực của thùng xe và vật liệu, các ống lồng sẽ từ từ thu hồi lại. Quá trình thu hồi thường diễn ra theo thứ tự ngược lại với quá trình nâng: ống lồng nhỏ nhất sẽ thu vào trước, sau đó đến các ống lớn hơn.
3. Tốc độ hạ được kiểm soát bởi van tiết lưu hoặc các van điều khiển lưu lượng khác, đảm bảo quá trình diễn ra êm ái, an toàn, tránh rơi đột ngột gây hư hại.

IV. Ưu Điểm Nổi Bật của Xi Lanh Đa Tầng trong Xe Ben Thủy Lực

Ưu điểm của xi lanh đa tầng trong xe ben thủy lực là không thể phủ nhận, biến chúng thành lựa chọn hàng đầu cho các ứng dụng nâng hạ hạng nặng:

• Hành Trình Dài Trong Thiết Kế Gọn Nhẹ: Khả năng mở rộng nhiều lần so với chiều dài khi thu hồi là lợi thế lớn nhất. Điều này cho phép xe ben có thể nâng thùng xe lên một góc rất cao mà vẫn giữ được kích thước xi lanh nhỏ gọn khi không hoạt động, tối ưu hóa không gian.
• Lực Nâng Lớn: Hệ thống thủy lực tạo ra áp suất cao, từ đó sinh ra lực đẩy mạnh mẽ, đủ sức nâng hàng chục tấn vật liệu một cách dễ dàng.
• Độ Bền Cao: Được chế tạo từ vật liệu chất lượng cao, chịu được áp lực và mài mòn liên tục. Các thương hiệu như xi lanh tháp ben HYVA nổi tiếng về độ bền và tuổi thọ.
• Hoạt Động Ổn Định và An Toàn: Với các van điều khiển và hệ thống phớt kín đáo, xi lanh hoạt động mượt mà, ít rung lắc và giảm thiểu nguy cơ rò rỉ. Các van an toàn giúp bảo vệ hệ thống khỏi quá tải.
• Dễ Dàng Bảo Trì: Mặc dù là một hệ thống phức tạp, nhưng các bộ phận chính có thể được tháo rời để bảo dưỡng hoặc thay thế khi cần thiết.

V. Phân Loại và Ứng Dụng Thực Tiễn của Xi Lanh Tháp Ben

Xi lanh tháp ben đa tầng có thể được phân loại dựa trên số tầng (ví dụ: 3 tầng, 4 tầng, 5 tầng), kiểu gắn (gắn đáy, gắn gông), và thương hiệu. Các thương hiệu nổi tiếng toàn cầu như HYVA, Binotto, Penta... đều cung cấp các dòng sản phẩm chất lượng cao, đáp ứng đa dạng nhu cầu của thị trường.

Ứng dụng chính của xi lanh này là trong các loại xe ben, từ xe ben tự đổ cỡ nhỏ đến các xe ben siêu trọng tải trong ngành khai thác mỏ. Ngoài ra, chúng còn được sử dụng trong một số ứng dụng đặc biệt khác cần hành trình dài và lực đẩy lớn, như thiết bị nâng hạ trong công nghiệp, máy móc nông nghiệp cỡ lớn. Sự linh hoạt và hiệu quả của chúng đã khẳng định vai trò không thể thay thế trong nhiều lĩnh vực.

VI. Bảo Trì và Khắc Phục Sự Cố Thường Gặp

Để đảm bảo cấu tạo xi lanh tháp ben đa tầng hoạt động bền bỉ và hiệu quả, việc bảo trì định kỳ là cực kỳ quan trọng. Đồng thời, hiểu rõ các vấn đề thường gặp và cách khắc phục giúp kéo dài tuổi thọ thiết bị.

6.1. Bảo Trì Định Kỳ

• Kiểm tra dầu thủy lực: Đảm bảo mức dầu đủ và chất lượng dầu tốt. Thay dầu định kỳ theo khuyến nghị của nhà sản xuất. Dầu bẩn hoặc kém chất lượng là nguyên nhân hàng đầu gây hư hỏng hệ thống.
• Kiểm tra phớt và gioăng: Đây là những bộ phận hao mòn. Kiểm tra xem có dấu hiệu rò rỉ dầu hay không. Thay thế kịp thời các phớt và gioăng bị hỏng để duy trì độ kín của hệ thống.
• Kiểm tra các mối nối và bu lông: Đảm bảo tất cả các bu lông và mối nối được siết chặt, không bị lỏng hoặc hư hỏng.
• Vệ sinh bề mặt xi lanh: Giữ cho bề mặt các ống lồng sạch sẽ, không bám bụi bẩn hoặc gỉ sét để tránh làm hỏng phớt và bề mặt mạ crom.

6.2. Nguyên nhân rò rỉ dầu trong xi lanh tháp ben và cách khắc phục

Rò rỉ dầu là một trong những vấn đề phổ biến nhất và cần được xử lý ngay lập tức để tránh hư hỏng nặng hơn:

• Phớt và gioăng bị mòn/hỏng: Đây là nguyên nhân chính. Phớt bị cứng, nứt, hoặc mòn do tuổi thọ, nhiệt độ cao, hoặc sử dụng dầu không đúng loại.
• Bề mặt ống lồng bị trầy xước/ăn mòn: Các vết xước nhỏ trên bề mặt ty pít tông hoặc ống lồng có thể làm hỏng phớt và gây rò rỉ.
• Áp suất quá cao: Áp suất vượt quá giới hạn thiết kế có thể làm hỏng phớt và gioăng.
• Lắp đặt không đúng kỹ thuật: Lắp đặt sai có thể gây lệch trục, dẫn đến mòn phớt không đều và rò rỉ.

Cách khắc phục:

• Thay thế phớt và gioăng: Đây là giải pháp phổ biến nhất. Đảm bảo sử dụng phụ tùng chính hãng hoặc tương đương chất lượng cao.
• Sửa chữa hoặc thay thế ống lồng/ty pít tông: Nếu bề mặt bị trầy xước hoặc hư hỏng nghiêm trọng, cần phải mài sửa hoặc thay thế bộ phận đó.
• Kiểm tra và điều chỉnh áp suất hệ thống: Đảm bảo áp suất làm việc nằm trong giới hạn cho phép.
• Kiểm tra lại quá trình lắp đặt: Nếu rò rỉ xảy ra sau khi bảo trì hoặc lắp đặt, hãy kiểm tra lại quy trình để đảm bảo không có lỗi kỹ thuật.

VII. Kết Luận

Cấu tạo và nguyên lý hoạt động của xi lanh tháp ben đa tầng là một ví dụ điển hình cho sự kết hợp hài hòa giữa cơ khí chính xác và sức mạnh thủy lực. Từ những chi tiết nhỏ nhất như phớt gioăng đến tổng thể các ống lồng lồng vào nhau, mỗi bộ phận đều đóng góp vào hiệu suất vượt trội của hệ thống nâng hạ xe ben. Hiểu rõ về chúng không chỉ giúp chúng ta đánh giá cao công nghệ này mà còn là cơ sở để vận hành, bảo trì hiệu quả, đảm bảo an toàn và kéo dài tuổi thọ cho thiết bị quan trọng này.

Trong bối cảnh ngành công nghiệp ngày càng phát triển, xi lanh tháp ben đa tầng vẫn sẽ tiếp tục là trụ cột không thể thiếu, đồng hành cùng những chuyến xe ben mang vác trọng trách nặng nề, góp phần xây dựng nên những công trình vĩ đại.
